Rinnenwinkel/-zubehör
Standard
Zink - Zink

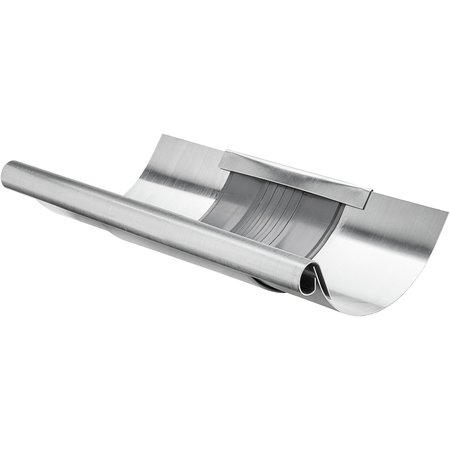

Die Dilatation ist doppelseitig vulkanisiert und eignet sich für den Einbau zwischen die halbrunden Rinnen.Der Gummi ist im Sichtbereich mit einer Blende versehen.... weiter

Rinnen-Dilatation - mit Blende - Halbrund

Nenngrößen
250, 280, 333, 400, 500
Materialien

Nicht in allen Größen erhältlich

Rinnenwinkel/-zubehör
Standard
Zink - Zink

Die Dilatation ist einseitig vulkanisiert und eignet sich für den Einbau in die halbrunde Rinne.... weiter

Rinnen-Dilatation - Halbrund

Nenngrößen
250, 280, 333, 400, 500
Materialien

Nicht in allen Größen erhältlich

Rinnenzubehör
Standard
Stahl verzinkt
doppelseitig vulkanisiert  - Stahl verzinkt

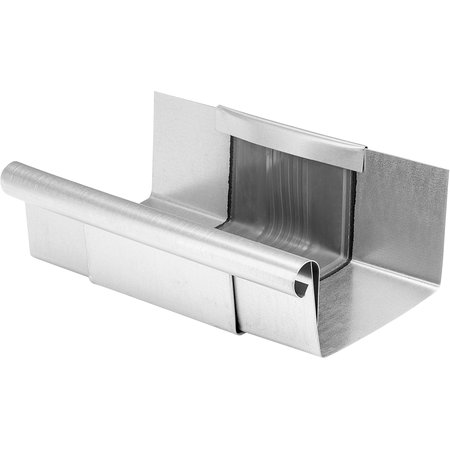

Die Dilatation ist doppelseitig vulkanisiert und eignet sich für den Einbau zwischen die Kastenrinnen. Der Gummi ist im Sichtbereich mit einer Blende versehen.... weiter

Rinnen-Dilatation - mit Blende - Kastenform

Nenngrößen
250, 333, 400, 500
Materialien

Nicht in allen Größen erhältlich

Rinnenwinkel/-zubehör
Standard
einseitig vulkanisiert in Zink
richtige Perspektive! - Zink

Die Dilatation ist einseitig vulkanisiert und eignet sich für den Einbau in die Kastenrinne.... weiter

Rinnen-Dilatation - Kastenform

Nenngrößen
250, 333, 400, 500
Materialien

Nicht in allen Größen erhältlich

Rinnenzubehör Standard Zink, Stahl verzinkt, Uginox Patina K41 - Zink

Die Band-Dilatation als individuelle Lösung für alle selbstgekanteten Profile und Rinnen. ... weiter

Band-Dilatation

Nenngrößen
260/3000, 390/3000, 390/6000
Materialien

Nicht in allen Größen erhältlich

Rinnenzubehör Standard Zink, Stahl verzinkt, Uginox Patina K41 - Zink

Die Ein-Kopf-Dilatation für den Einbau im Flachdach. Sie kommt an langen eingeklebten oder eingeschweißten Trauf- und Randeinfassungen zum Einsatz.... weiter

Ein-Kopf-Dilatation

Nenngrößen
390/700, 390/800
Materialien

Nicht in allen Größen erhältlich

Rinnenwinkel/-zubehör
Classic
Gummi - Sonstige

Die Universal Rinnen-Dilatation von GRÖMO ist ein wahres Multitalent. Ob Erstmontage oder Reparatur alter und spröder Bewegungsausgleiche. Die Universal-Dilatation kann problemlos in jede halbrunde Rinne geklebt werden. Der gewellte Dilatationsbereich des EPDM Gummis gleicht Materialausdehnungen bis zu 50 mm zuverlässig aus und verhindert ein Aufwerfen im Wasserlauf der Dilatation. Die Universal-Dilatation kann einfach auf die passende Rinnengröße zugeschnitten werden. Einfach Rinne anschleifen und reinigen, Wulstblende aufstecken, kleben - fertig.Die separat erhältlichen Wulstblenden sorgen für einen effektiven Schutz gegen Eindringen von Wasser und Schmutz in den Bewegungsausgleich... weiter

Universal Rinnen-Dilatation halbrund

Nenngrößen
250-500
Materialien

Nicht in allen Größen erhältlich

Rinnenwinkel/-zubehör
Classic
Zink - Zink

Die Wulstblende wird als obere Abdeckblende für die Rinnen-Dilatation benötigt. Durch die Blende wird das Niederschlagswasser in die Rinne geleitet und kann nicht hinter den Bewegungsausgleicher eindringen.... weiter

Wulstblende

Nenngrößen
250/280, 333, 400/500
Materialien

Nicht in allen Größen erhältlich

Rinnendilatation von Grömo – Immer in Bewegung bleiben.

Hier kommt garantiert keine Spannung auf.

Alle Werkstoffe am und auf dem Dach sind besonders starken Temperaturschwankungen ausgesetzt. Der Wechsel zwischen Hitze auf Kälte ist nicht selten sprunghaft. Bei Gewittern zum Beispiel kann es innerhalb weniger Minuten um einige Grad kälter werden. Aber auch im Frühjahr kommt es oft vor, dass tagsüber strahlender Sonnenschein herrscht, es nachts aber zu Frost kommt. Dazu kommen noch örtlich verschiedene Faktoren wie Sonneneinstrahlung und Schatten, welche das Ausdehnungsverhalten der einzelnen Bauteile zusätzlich verändern. Um Materialausdehnungen abzufangen und Spannungen im Metall zu verhindern werden daher Dilatationen, auch Dehnungsausgleicher genannt, in Dachrinnen eingebaut. Ohne Dilationselemente können Temperaturschwankungen die Rinne oder den Rinnenwinkel stark beschädigen und somit hohe Kosten verursachen. Vor allem Lötnähte oder Verklebungen von Bitumendichtbahnen sind durch diese Materialdehnungen stark gefährdet. Durch Zwischenlöten oder -schweißen können GRÖMO Bewegungsausgleichselemente problemlos in jedes vorgegebene Profil eingebaut werden.

Bitte Abstand halten.

Wenn es darum geht, den optimalen Abstand zwischen zwei Dilatationen in einer Rinne zu ermitteln, sind unterschiedliche Aspekte zu beachten. Zuerst kommt es darauf an, um welchen Dachrinnentyp es sich handelt. Ist es eine vorgehängte oder eine innenliegende Dachrinne? Dann ist es wichtig, zu wissen ob die Zuschnitte über oder unter 500 mm liegen. Je nach Typ und Materialausführung können die geforderten Abstände zwischen den einzelnen Rinnendilatationen daher zwischen 6 m und 15 m betragen.


Montageanleitung Rinnendilatation

Während des Einbaus von Bewegungsausgleichselementen sollte beachtet werden, dass beim Schweißen oder Löten das Blech vor dem Gummi sowie das Gummimittelteil mit einem nassen Tuch so abzudecken sind, dass keine Wärme auf das Gummimittelteil übertragen wird. Ein Mindestabstand von 6 cm zum Gummimittelteil sollte eingehalten werden. Die Berührung mit offener Flamme ist in jedem Fall zu vermeiden.


Was bei der Verlegung von Band- und Kopfdilatationen beachtet werden muss:

Beim Abkanten und Einbauen ist ein Mindestradius der Biegeschiene von 2 mm einzuhalten. Zudem muss ab einer Blechstärke von 1 mm ein Biegeradius von 5 mm erreicht werden. Die Biegewange sollte entsprechend der Dicke des Gummimittelteiles 3 - 4 mm tiefer gestellt werden, um eine Abscherwirkung zu vermeiden. Wichtig ist, dass das Gummimittelteil nicht gequetscht oder beschädigt wird. Deshalb sollte ein Alu-Blechstreifen mit einer Stärke von 2 - 5 mm so abgekantet werden, dass dieser wie ein Schuh auf die Biegeschiene aufgesteckt werden kann. Somit erreicht man einen größeren Biegeradius und eine Verletzung des Gummimittelteiles wird vermieden. Optimal ist die Verwendung einer Biegemaschine mit Klaviereinsatz.
