Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne

Der Schrägstutzen hat einen Einbauwinkel von 40°. Sein zylindrischer Auslauf ermöglicht ein direktes Anschließen im Fallrohrdurchmesser.

Zurück zur Übersicht

Artikelnummern einblenden Artikelnummern ausblenden

Material / Nenngröße
Zink
Kupfer
Stahl verzinkt
UGINOX Patina K41

280/80	333/100

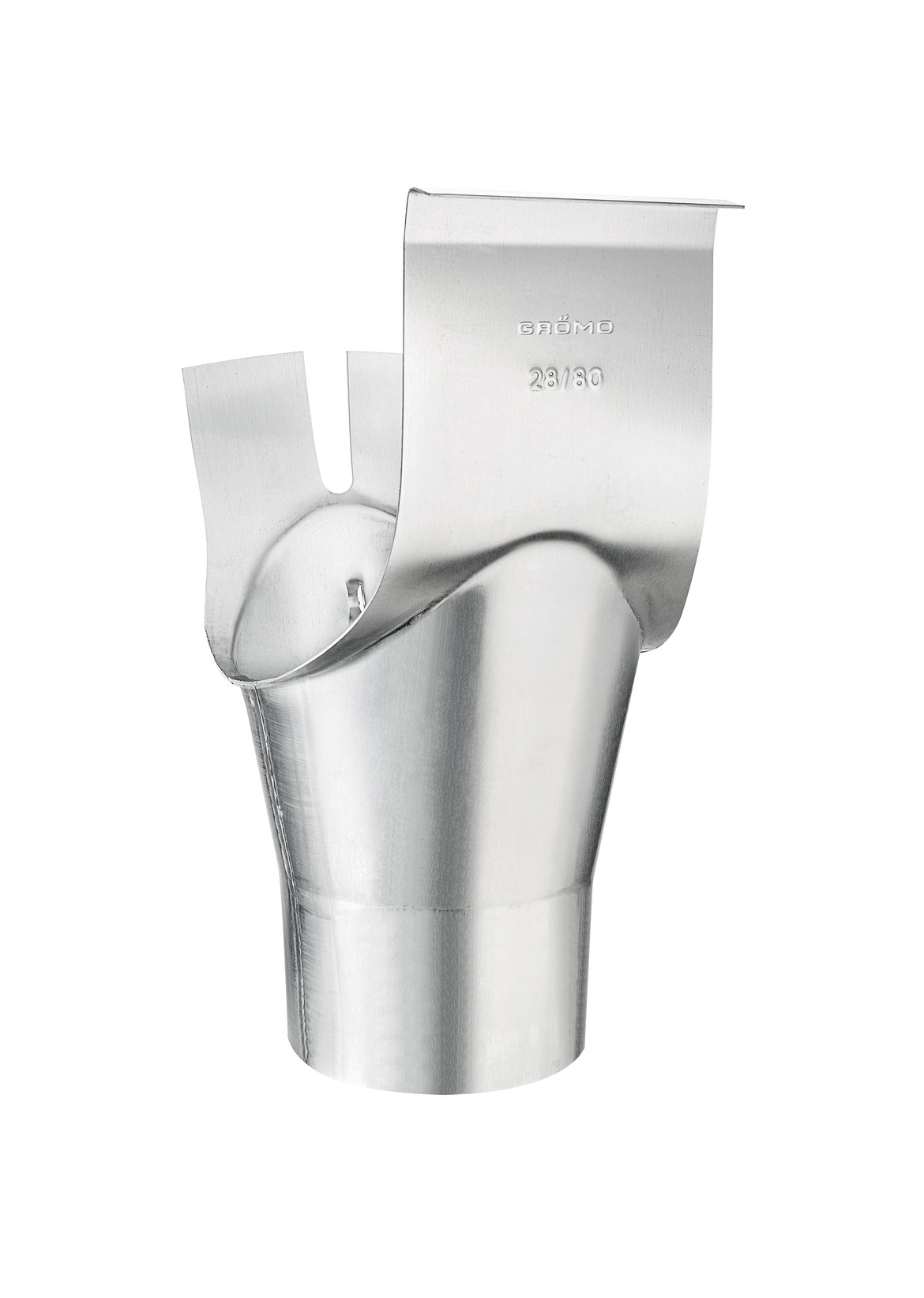

620584 ¹ GRÖMO Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Zink (620584) Bezeichnung: Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Material: Zink Nenngröße (mm): 280/80 Hersteller: GRÖMO Artikel-Nr.: 620584 Ausführung: Neigungswinkel 40°, mit Einhängeöse, rollnahtgeschweißt Ablaufleistung (l/s): 3.6 Norm: DIN EN 612:2005-04	620586 ¹ GRÖMO Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Zink (620586) Bezeichnung: Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Material: Zink Nenngröße (mm): 333/100 Hersteller: GRÖMO Artikel-Nr.: 620586 Ausführung: Neigungswinkel 40°, mit Einhängeöse, rollnahtgeschweißt Ablaufleistung (l/s): 6.4 Norm: DIN EN 612:2005-04

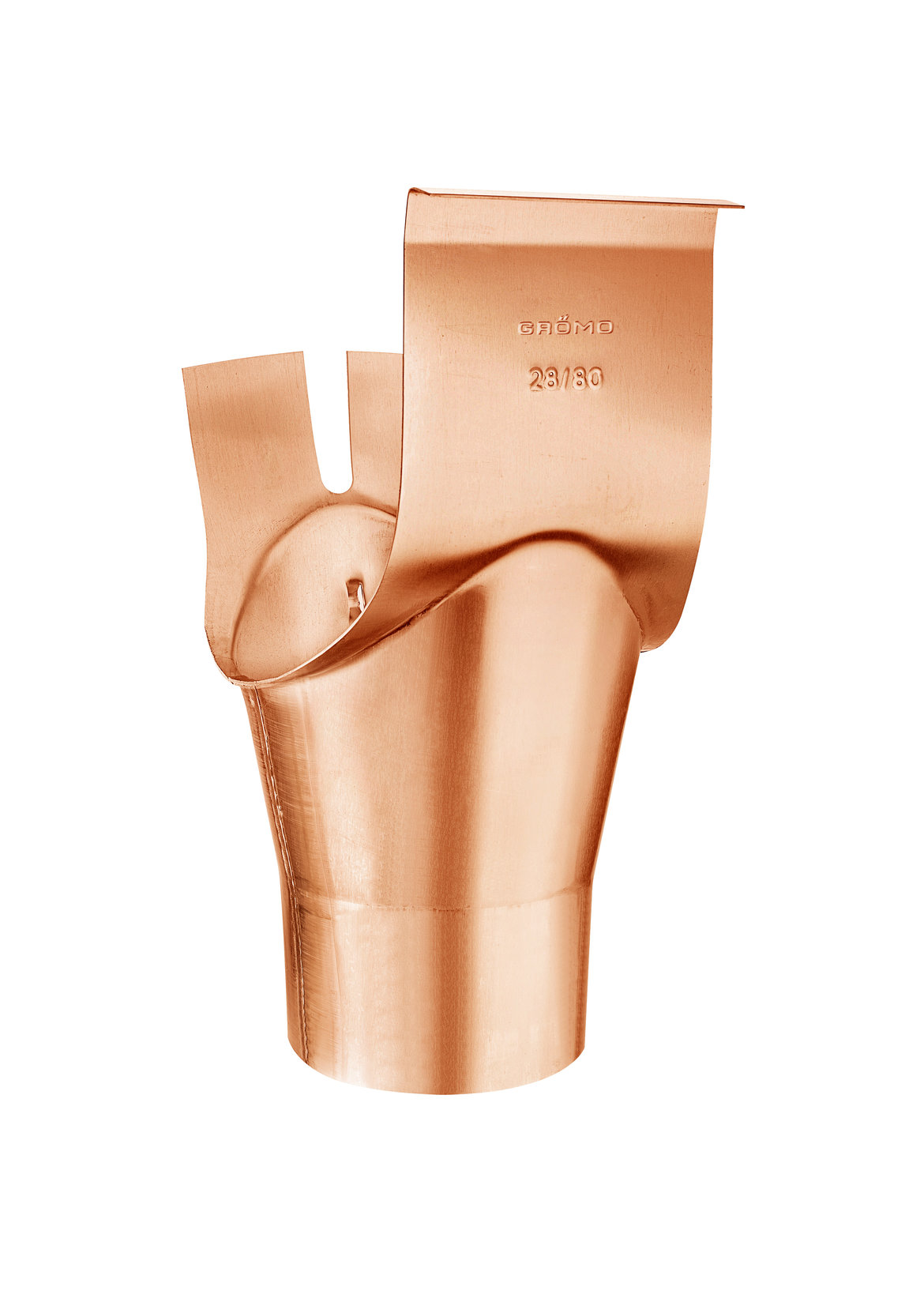

600584 ¹ GRÖMO Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Kupfer (600584) Bezeichnung: Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Material: Kupfer Nenngröße (mm): 280/80 Hersteller: GRÖMO Artikel-Nr.: 600584 Ausführung: Neigungswinkel 40°, mit Einhängeöse, rollnahtgeschweißt Ablaufleistung (l/s): 3.6 Norm: DIN EN 612:2005-04	600586 ¹ GRÖMO Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Kupfer (600586) Bezeichnung: Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Material: Kupfer Nenngröße (mm): 333/100 Hersteller: GRÖMO Artikel-Nr.: 600586 Ausführung: Neigungswinkel 40°, mit Einhängeöse, rollnahtgeschweißt Ablaufleistung (l/s): 6.4 Norm: DIN EN 612:2005-04
500584 ^{1 / } GRÖMO Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Stahl verzinkt (500584)* Bezeichnung: Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Material: Stahl verzinkt Nenngröße (mm): 280/80 Hersteller: GRÖMO Artikel-Nr.: 500584 Ausführung: Neigungswinkel 40°, mit Einhängeöse, rollnahtgeschweißt Ablaufleistung (l/s): 3.6 Norm: DIN EN 612:2005-04	500586 ^{1 / } GRÖMO Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Stahl verzinkt (500586)* Bezeichnung: Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Material: Stahl verzinkt Nenngröße (mm): 333/100 Hersteller: GRÖMO Artikel-Nr.: 500586 Ausführung: Neigungswinkel 40°, mit Einhängeöse, rollnahtgeschweißt Ablaufleistung (l/s): 6.4 Norm: DIN EN 612:2005-04
541584 ¹ GRÖMO Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne UGINOX Patina K41 (541584) Bezeichnung: Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Material: UGINOX Patina K41 Nenngröße (mm): 280/80 Hersteller: GRÖMO Artikel-Nr.: 541584 Ausführung: Neigungswinkel 40°, mit Einhängeöse, rollnahtgeschweißt Ablaufleistung (l/s): 3.6 Norm: DIN EN 612:2005-04	541586 ¹ GRÖMO Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne UGINOX Patina K41 (541586) Bezeichnung: Schrägstutzen - zylindrischer Auslauf - halbrunde Rinne Material: UGINOX Patina K41 Nenngröße (mm): 333/100 Hersteller: GRÖMO Artikel-Nr.: 541586 Ausführung: Neigungswinkel 40°, mit Einhängeöse, rollnahtgeschweißt Ablaufleistung (l/s): 6.4 Norm: DIN EN 612:2005-04

¹ Neigungswinkel 40°, mit Einhängeöse, rollnahtgeschweißt
^* Auslaufartikel, lieferbar solange Vorrat reicht

Frage zum Produkt stellen 3D-Ansicht Tipps & Tricks Schnittschablone Technisches Datenblatt Konstruktionsdetail DXF Konstruktionsdetail DWG Ausschreibungstext

Produktfoto kann in Einzelfällen geringfügig vom tatsächlichen Produkt abweichen.
Technische Änderungen vorbehalten.
